Transportní svazky tlakových lahví

Vítkovice Cylinders poskytují moderní vysokotlaké svazky pro širokou škálu průmyslových plynů, včetně vodíku, kyslíku, dusíku, argonu, helia, acetylenu, stlačeného vzduchu a dalších. Naše produkty spojují pokročilé materiály, certifikovanou bezpečnost a desítky let inženýrských zkušeností, díky čemuž jsou ideální pro použití v průmyslové výrobě, při výrobě energie i ve vědeckém výzkumu. Každý systém prochází přísným testováním pod dohledem nezávislých certifikačních orgánů, což zaručuje maximální spolehlivost a bezpečnost.

Vyberte požadovaný typ plynu

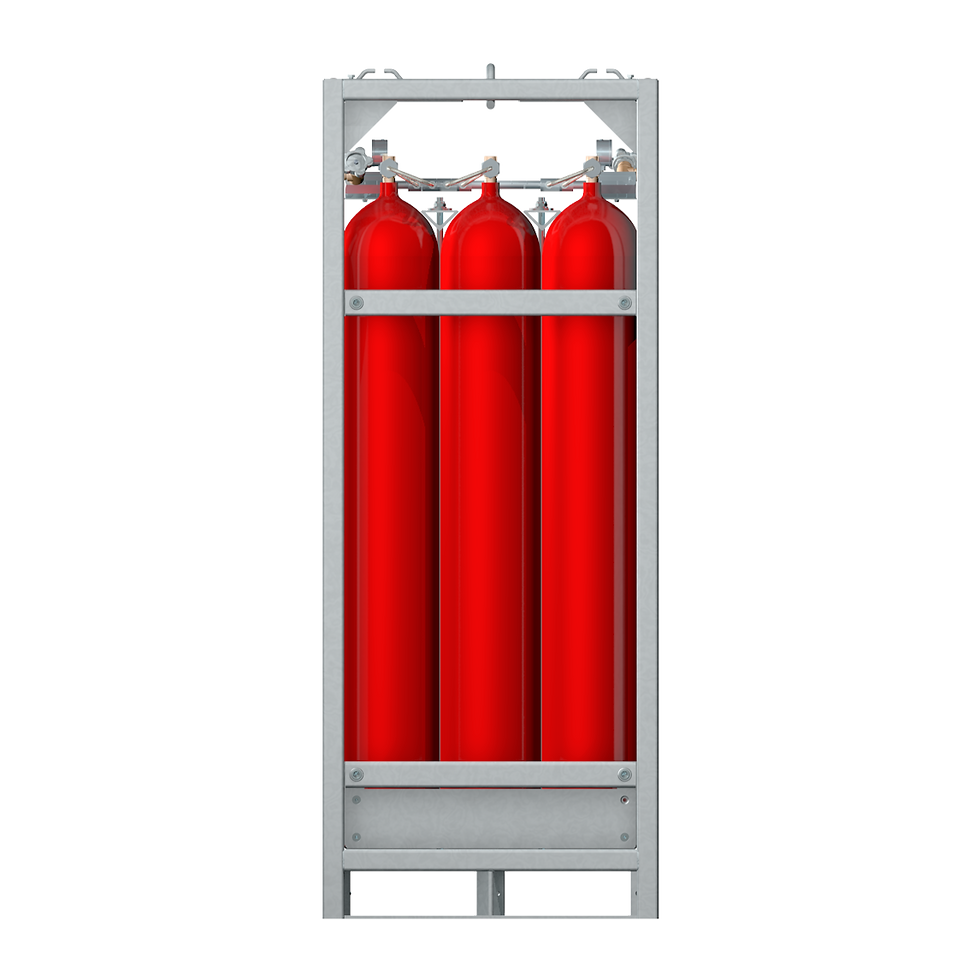

Svazek 12 × 50 L,

varianta 1

  • Vodní objem: 600 L

  • Pracovní tlak: 200/300 bar

  • Typ a množství plynu: vodík, 9,5 kg / 13,5 kg

  • Rozměry sestavy: 1 878 × 1 000 × 769 mm

  • Certifikace: v souladu s - 2010/35/EU (TPED)

​​

Svazek 16 × 50 L,

varianta 1

  • Vodní objem: 800 L

  • Pracovní tlak: 200/300 bar

  • Typ a množství plynu: vodík,

        12,5 kg / 18 kg

  • Rozměry sestavy: 1 878 × 1 000 × 1 000 mm

  • Certifikace: v souladu s - 2010/35/EU (TPED)

Svazek 16 × 50 L,

500/555 bar

  • Vodní objem: 800 L

  • Pracovní tlak: 500/555 bar

  • Typ a množství plynu: vodík, 30 kg

  • Rozměry sestavy: 2 325 × 1 110 × 1 295 mm

  • Certifikace: v souladu s - 2010/35/EU (TPED)

​​

Svazek 12 × 50 L,

varianta 2

  • Vodní objem: 600 L

  • Pracovní tlak: 200/300 bar

  • Typ a množství plynu: vodík, 9,5 kg / 13,5 kg

  • Rozměry sestavy: 1 946 × 765 × 990 mm

  • Certifikace: v souladu s - 2010/35/EU (TPED)

​​

Svazek 16 × 50 L,

varianta 2

  • Vodní objem: 800 L

  • Pracovní tlak: 200/300 bar

  • Typ a množství plynu: vodík, 12,5 kg / 18 kg

  • Rozměry sestavy: 1 946 × 990 × 990 mm

  • Certifikace: v souladu s - 2010/35/EU (TPED) a 2009 No. 1348 (TPER)

Svazek 20 × 50 L,​

200/300 bar

  • Vodní objem: 1 000 L

  • Pracovní tlak: 200/300 bar

  • Typ a množství plynu: vodík, 17,5 kg / 22,25 kg

  • Rozměry sestavy: 2 001 × 1 243 × 1 010 mm

  • Certifikace: v souladu s - 2010/35/EU (TPED)

​​

Svazek 40 × 50 L,

500/555 bar

  • Vodní objem: 2 000 L

  • Pracovní tlak: 500/555 bar

  • Typ a množství plynu: vodík 66 kg

  • Rozměry sestavy: 2 000 × 1 300 × 2 420 mm

  • Certifikace: v souladu s - 2010/35/EU (TPED) a 2009 No. 1348 (TPER)​​

Svazek 12 × 50 L,

varianta 1

  • Vodní objem: 600 L

  • Pracovní tlak: 200/300 bar

  • Typ plynu: CNG, stlačený vzduch, Ar, UN1956, He,  UN3156, N₂, CO₂, O₂

  • Rozměry sestavy: 1 878 × 1 000 × 769 mm

  • Certifikace: v souladu s - 2010/35/EU (TPED)

Svazek 16 × 50 L,

varianta 1

  • Vodní objem: 800 L

  • Pracovní tlak: 200/300 bar

  • Typ plynu: CNG, stlačený vzduch, Ar, UN1956, He,  UN3156, N₂, CO₂, O₂

  • Rozměry sestavy: 1 878 × 1 000 × 1 000 mm

  • Certifikace: v souladu s - 2010/35/EU (TPED)

Svazek 20 × 50 L

​

  • Vodní objem: 1 000 L

  • Pracovní tlak: 200/300 bar

  • Typ plynu: CNG, stlačený vzduch, Ar, UN1956, He,  UN3156, N₂, CO₂, O₂

  • Rozměry sestavy: 2 001 × 1 243 × 1 010 mm

  • Certifikace: v souladu s - 2010/35/EU (TPED)​​

Svazek 12 × 50 L,

varianta 2

  • Vodní objem: 600 L

  • Pracovní tlak: 200/300 bar

  • Typ plynu: CNG, stlačený vzduch, Ar, UN1956, He,  UN3156, N₂, CO₂, O₂

  • Rozměry sestavy: 1 946 × 765 × 990 mm

  • Certifikace: v souladu s - 2010/35/EU (TPED)​​

Svazek 16 × 50 L,

varianta 2

  • Vodní objem: 800 L

  • Pracovní tlak: 200/300 bar

  • Typ plynu: CNG, stlačený vzduch, Ar, UN1956, He,  UN3156, N₂, CO₂, O₂,

  • Rozměry sestavy: 1 946 × 990 × 990 mm

  • Certifikace: v souladu s - 2010/35/EU (TPED) a 2009 No. 1348 (TPER)

Transportní svazky pro technické plyny – 250 bar

Příklad transportního svazku konfigurace 6x2 pro  technické plyny, 250 bar.

Svazek 12 × 50 L

  • Vodní objem: 600 L

  • Pracovní tlak: 19 bar

  • Typ plynu: C₂H₂

  • Rozměry sestavy: 2 001 × 765 × 990 mm

  • Certifikace: v souladu s - 2010/35/EU (TPED) a 2009 No. 1348 (TPER)

Svazek 16 × 50 L

  • Vodní objem: 800 L

  • Pracovní tlak: 19 bar

  • Typ plynu: C₂H₂

  • Rozměry sestavy: 2 001 × 990 × 990 mm

  • Certifikace: v souladu s - 2010/35/EU (TPED) a 2009 No. 1348 (TPER)

Svazek 6 × 50 L

  • Vodní objem: 300 L

  • Pracovní tlak: 19 bar

  • Typ plynu: C₂H₂

  • Rozměry sestavy: 2 001 × 765 × 534 mm

  • Certifikace: v souladu s - 2010/35/EU (TPED) a 2009 No. 1348 (TPER)

Připravujeme


Abychom vyhověli požadavkům průmyslu, nabízí společnost Vítkovice Cylinders vodíkové svazky a vysokotlaké plynové svazky, které jsou navrženy pro efektivní a bezpečnou přepravu plynu. Vysokotlaké plynové svazky a svazky tlakových lahví na stlačený plyn od společnosti Vítkovice Cylinders poskytují optimalizovaná řešení pro různé aplikace a zajišťují bezpečnou manipulaci i v extrémních podmínkách.

I ve vysoce agresivním prostředí poskytují vysokotlaké svazky dobrou odolnost a zvýšenou ochranu. Naše vysokotlaké svazky lahví maximalizují účinnost při zachování přísného dodržování mezinárodních bezpečnostních předpisů.

Kromě toho jsou naše inovativní přepravitelné svazky – TPED konstruovány tak, aby splňovaly přísné bezpečnostní normy a zajišťovaly bezpečnou a efektivní distribuci plynu pro průmyslové a komerční použití.

Klíčové vlastnosti

1

Ocelový rám

Ochrana proti korozi galvanizací nebo nátěrem, zajišťující dlouhou životnost i v náročných podmínkách.

2

Gumové části

Eliminace přímého kontaktu mezi lahví a rámem, předcházení vzniku koroze a vibrací.

3

Speciální nerezové potrubí

Vhodné pro většinu průmyslových plynů, profesionální sváření pro spolehlivé a bezpečné použití.

4

Bezpečné zvedání a manipulace

Zvedací oko a závěsy pro přesnou a bezpečnou přepravu svazků; snadná manipulace vysokozdvižným vozíkem.

5

Bezpečnostní štítek

Kovový štítek s důležitými bezpečnostními informacemi trvale umístěný na svazku.

6

Pokročilá protikorozní ochrana

Vítkovice Cylinders chrání cylindry epoxidovými, polyuretanovými či akrylovými nátěry, které odolávají náročným podmínkám, prodlužují životnost a snižují náklady na údržbu.
